高度な固液分離装置の購入は、あらゆる産業施設にとって一か八かの決断を意味します。バイヤーは、毎日のスループットを最大化するという大きなプレッシャーに直面しています。また、設置の物理的な設置面積も最小限に抑える必要があります。超低ケーキ水分を達成することは、ほとんどのプロセス エンジニアにとって依然として最優先事項です。この複雑な調達の過程では、重複する業界用語に遭遇することがよくあります。多くのメーカーは、一般用語「垂直フィルター プレス」を、非常に特殊な「タワー フィルター プレス」と同じ意味で使用しています。この命名規則の重複により、深刻な混乱が生じています。ベンダーの選択が複雑になり、不適合な機器にコストがかかるリスクがあります。この曖昧さを解消するために、この包括的なガイドを作成しました。これにより、プラント エンジニアと調達チームに証拠に基づく評価フレームワークが提供されます。特定のチャンバー構成を評価し、個別の運用リスクを評価する方法を学びます。当社は、初期資本支出を超えた長期的な財務的実行可能性と運営費用のモデル化をお手伝いします。このガイドを最後まで読み終えると、スラリーに必要な正確なアーキテクチャを自信を持って選択できるようになります。
命名法の明確さ: タワー フィルター プレスは、垂直フィルター プレス ファミリの高度に特殊化されたサブセットであり、通常、個々のプレート クロスではなく、連続的な単一ベルトのインデックス付けを特徴としています。
主な利点: どちらのシステムも、従来の横型プレートアンドフレーム印刷機と比較して、優れたケーキ洗浄効率とはるかに小さい設備面積を提供します。
運用上のトレードオフ: 高度な自動化と重力補助排出には、垂直クリアランス要件の増加と複雑な油圧メンテナンスが必要になります。
意思決定の推進者: 最終的な選択は、必須のパイロット テストを通じて検証された、特定のスラリー特性、必要な洗浄比、ライフサイクル メンテナンス能力によって決定される必要があります。
産業の垂直型アーキテクチャへの移行は、従来の水平型システムに固有の制限から生じています。横型ユニットには広大な床面積が必要です。施設レイアウトのオプションが大幅に制限されます。また、洗浄液を垂直のケーキ全体に均等に分配するのにも苦労しています。重要な洗浄段階では、重力が水平方向の配置に対して作用します。固体粒子はチャンバー内で不均一に沈降します。垂直方向にアップグレードすると、これらの従来の問題の多くが即座に解決されます。重力を利用して均一な水平ケーキを形成します。この基本的な形状の変更により、濾過プロセス全体の効率プロファイルが変わります。
調達の成功を定義するには、非常に具体的な運用指標に注目する必要があります。これらの先進的なシステムは、施設固有の生産上の制約に照らして評価する必要があります。次の 3 つの中心的な基準に焦点を当てることをお勧めします。
設置面積の最適化: 垂直構成により、平方メートルあたりの利用可能な濾過面積が最大化されます。これらにより、貴重な施設床スペースが他の下流プロセスのために解放されます。この密度は、密集した化学プラントでは重要であることがわかります。
自動化と労働力: 最新の処理施設では、手作業による介入が大幅に減少します。これらのシステムにより、ケーキ排出サイクル中のオペレーターの関与が大幅に軽減されます。技術者はプレートを手でこすることはなくなりました。
製品回収: 多段階のケーキ洗浄により、最大の溶質回収が達成されます。フィルターケーキから価値の高い資源を効率的に抽出できます。この指標は、プラント全体の収益性に直接影響します。
この設備投資の正確な基準値も特定する必要があります。垂直システムのプレミアムコストが経済的に実行可能になるのはいつですか?多くの場合、生産量が多いとすぐにアップグレードが正当化されます。水分含有量に対する厳しい規制も、購入者をこれらの高度なソリューションに誘導します。 1 日のスループットが初期費用の増加に見合うかどうかを計算する必要があります。現在の水平セットアップが重大な運用ボトルネックを引き起こしている場合、アップグレードは純粋に経済的に合理的です。新しい機器を評価する前に、現在の運用コストの明確なベースラインを確立することを強くお勧めします。正確な出発点を知らなければ、改善を測定することはできません。
技術的な違いを理解することで、コストのかかる調達ミスを防ぐことができます。業界では、一般的な機器のカテゴリと特殊なサブセットの間の境界線が日常的に曖昧になっています。どのような機械を評価しているのかを正確に把握する必要があります。

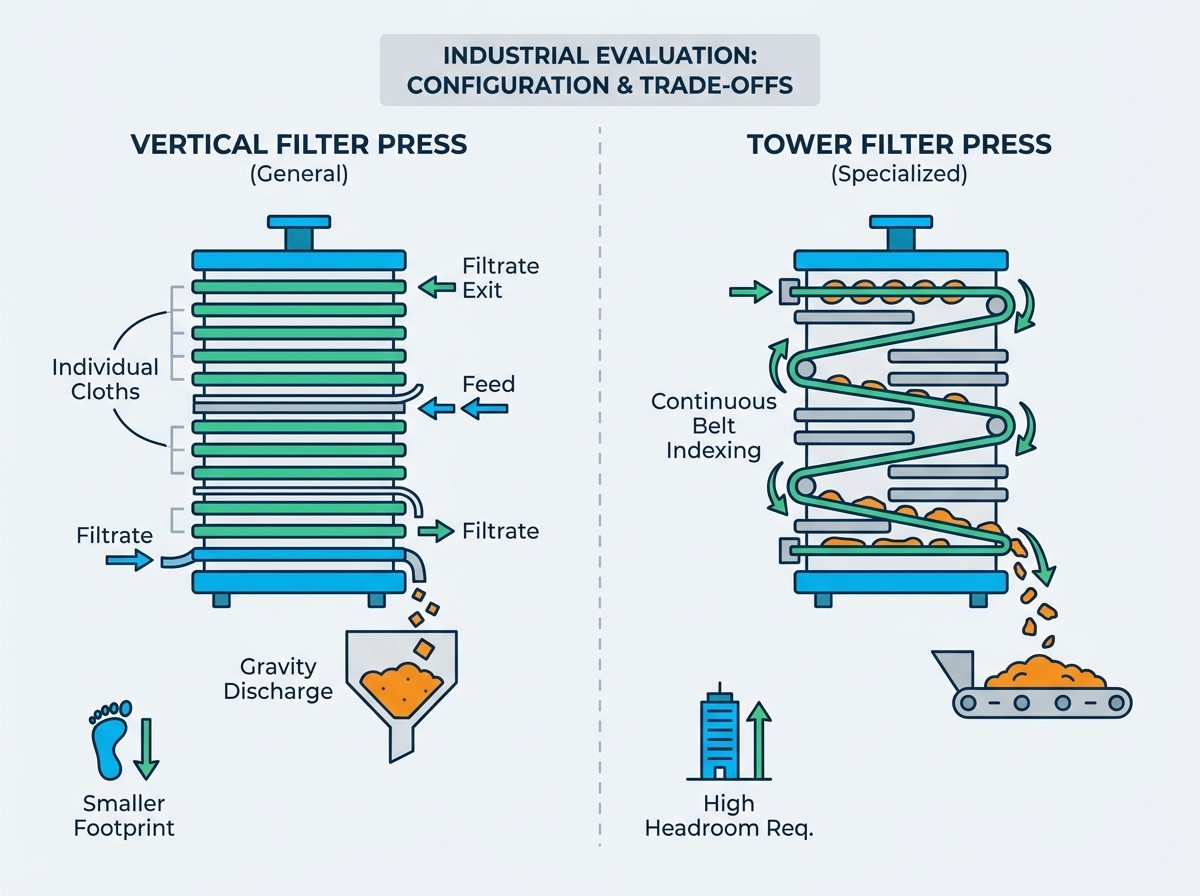

一般的なカテゴリは、 縦型フィルタープレスです。この堅牢な設計では、重いプレートが互いに垂直に積み重ねられます。スラリー供給物はチャンバーの上部、下部、または側面から入ります。これらの多用途ユニットは、チャンバーごとに個別の濾布を利用できます。これらは均一な水平方向のケーキ形成を確立するのに優れていることが証明されています。重いプレートが分離するとき、重力は下方への排出プロセスを大きく助けます。この重力を利用した排出により、手動の削り取りツールの必要性が軽減されます。オペレーターの安全を確保し、反復動作による怪我を軽減します。
逆に、 タワー フィルター プレスは 高度に専門化されたサブカテゴリを表します。エンドレスの連続濾布またはベルトが特徴です。このベルトは、水平に整列し、垂直に積み重ねられたプレートをスムーズにジグザグに移動します。放電段階では、この機構は独自に動作します。プレートはスタック全体で同時に開きます。連続ベルトは自動的に前方に割り出されます。この同期動作により、すべてのチャンバーからケーキが同時に排出されます。それは機械的同期の驚異を表しています。
この特殊な継続メカニズムは、非常に具体的な理想的なユースケースに適しています。高処理量の採掘および冶金施設はこれに大きく依存しています。重化学用途でもこの設計から大きなメリットが得られます。ケーキの排出と布の自動洗浄を迅速かつ同時に行う必要があります。継続的なインデックス作成により、サイクルのダウンタイムが大幅に最小限に抑えられます。毎時間最大のトン数をプラント内に押し出します。
これらの機械的な違いを明確にするために、以下の比較表を確認してください。
技術的特徴 | 一般縦型モデル | タワー特化型モデル |
|---|---|---|
生地構成 | チャンバーごとに個別のクロスを設置 | 単一連続エンドレスベルトシステム |
排出方法 | 順次またはバッチの削除 | ベルト同時インデックス |
理想的な用途 | ファインケミカル、スペシャルティファーマ | ハイスループット採掘、冶金 |
メンテナンス重視 | 個々の布地の追跡と交換 | ベルトの張りと調整を完了する |
サイクル速度 | 中程度から速い | 超高速の連続スループット |
産業用 フィルター プレスを評価するには 、技術的特徴を直接的な運用結果に結び付ける必要があります。この評価では、濾過とケーキの洗浄効率が高く評価されています。垂直チャンバーは水平ケーキの形成を積極的に促進します。重力により、固体粒子は濾過領域全体に均一に分散されます。この均一な密度により、洗浄段階でのケーキの亀裂が積極的に防止されます。無傷のケーキは優れた洗浄液分散に直接つながります。チャネリングを完全に避けてしまいます。チャネリングは高価な洗浄水を無駄にし、最終製品の純度を低下させます。均一なケーキにより、洗浄液のすべての液滴が有益な働きをすることが保証されます。
サイクルタイムと全体的なスループットもシステムの選択に大きく影響します。特殊なタワー モデルの連続インデックス作成速度を標準ユニットと比較する必要があります。標準的な垂直モデルは、多くの場合、順次開閉機構に依存します。これらのバッチ プロセスでは、各サイクルに貴重な時間が追加されます。暦年にわたって、これらの分は巨額の生産損失につながります。対照的に、連続インデックスではケーキが急速に排出されます。サイクルが速いほど、1 日あたりの生産量が大幅に増加します。まったく同じ設置面積からより多くの価値を引き出します。
エネルギーと圧縮空気の消費量も注意深く分析する必要があります。高圧ダイヤフラムを絞るには、大量の電気エネルギーの入力が必要です。大型の油圧ポンプはケーキを絞るために非常に大きな力を発生させる必要があります。さらに、ケーキの吹き飛ばしおよび乾燥用の圧縮空気により、ユーティリティ需要がさらに増加します。産業用エアコンプレッサーは大量の電力を消費します。これらの高額な光熱費と、より乾燥したケーキを製造することで得られる節約額を比較検討することをお勧めします。多くの場合、熱乾燥による節約は圧縮空気のコストを上回ります。
最後に、注文書に署名する前に、施設の統合を慎重に検討してください。スペースと高さの厳密なトレードオフに直面します。これらのユニットは、水平方向の床面積を大幅に節約します。ただし、運用と維持にはかなりの垂直方向のヘッドルームが必要です。頑丈な構造サポートグリッドも必要です。積み重ねられた静的重量と激しい動作振動に対処する必要があります。施設エンジニアは、これらの高層ユニットの構造用鋼材要件を過小評価することがよくあります。このような高価な構造上の間違いを犯さないでください。
私たちは実装の現実に透過的に対処しなければなりません。購入者は、調達段階で興奮している間、重大な運用リスクを見落とすことがよくあります。メンテナンスの複雑さは、新規導入者にとっての主な障害として際立っています。高圧油圧システムを定期的に保守する必要があります。複雑な多様体とセンサー アレイが地上の高いところに設置されています。技術者は、これらの重要なコンポーネントに到達するために、高架プラットフォームで作業する必要があります。この高度により、日常的なメンテナンス作業が大幅に遅くなります。また、厳格な落下防止安全プロトコルも必要です。
消耗品管理には、もう 1 つの主要な運用リスク カテゴリが存在します。フィルター ベルトまたは布は、システムの文字通りの生命線として機能します。ベルトのトラッキングの問題を常に監視する必要があります。連続システムにおける早期の摩耗は、生産に大きな問題を引き起こします。高価なベルトは、わずかなズレでも数時間で破損してしまいます。交換のダウンタイムも慎重に考慮する必要があります。単一の連続ベルトを交換するには、大幅なダウンタイムと計画が必要です。個々のチャンバークロスを交換する場合とはまったく異なる手順が必要です。重いベルトを複雑なローラー システムに完全に通す必要があります。ここでミスをすると、消耗品はすぐにダメになってしまいます。
安全性とコンプライアンスには、厳格で妥協のない注意が必要です。これらの自動化システムは、超高圧のダイヤフラム絞りを利用します。動作圧力は 16 ～ 20 bar、あるいはそれ以上に達することがよくあります。このような極度の圧力では、危険なスラリーの封じ込めが重要になります。突然のシールの破損により、有毒物質または熱傷物質がプラント内に急速に放出されます。マシンに組み込まれている安全プロトコル、物理的なスプラッシュ ガード、およびソフトウェア インターロックを評価する必要があります。
私たちは自動化のメリットについて透明性のある前提を維持します。自動化により、毎日の肉体労働の要件が確実に軽減されます。危険な環境において、オペレーターが粘着プレートを手でこする必要はなくなりました。ただし、自動化には、メンテナンス技術者にはるかに高いスキル層が必要です。チームは、PLC、高度な油圧、高精度レーザー テンション システムを理解する必要があります。基本的に、スキルの低い肉体労働者を、スキルの高い技術的なトラブルシューティングと引き換えにすることになります。メンテナンス予算に、この必要な人材の専門知識の変化が反映されていることを確認してください。
調達チームは、複雑なベンダー提案をナビゲートするために、厳密な最終候補リストのロジックを必要とします。これらの分析手順を省略すると、重大な運用上のボトルネックが直接発生します。プロジェクトを確実に成功させるために、定義された 3 段階の意思決定フレームワークに従うことをお勧めします。
ステップ 1: スラリーの実現可能性テスト。 ベンチスケールおよびパイロットスケールのテストについては、依然として絶対に交渉の余地がありません。これらがないと装備のサイズや布の種類を確定できません。スラリーの特性は、鉱物の継ぎ目や化学物質のバッチが異なると大きく異なります。パイロットテストにより、必要な濾過面積を正確に検証します。これにより、ユニットのサイズが小さすぎたり、生産目標を逃したりすることがなくなります。パイロット プラントの稼働からは常にハード データを要求します。
ステップ 2: CAPEX と OPEX のモデリング。 高額な初期購入および設置コストと、長期的な運用上の節約を比較検討する必要があります。タワー型ユニットの初期費用は大幅に高くなります。しかしながら、それらは実質的により乾燥したケーキを生成する。乾燥ケーキは下流の熱乾燥コストを大幅に削減します。また、機械のライフサイクル全体にわたって、大量の洗浄水を節約できます。これらの営業費用の削減を 10 年間にわたって綿密にモデル化します。
ステップ 3: ベンダーの評価基準。 すべてのメーカーがまったく同じレベルのエンジニアリング専門知識を提供しているわけではありません。実証済みの業界固有のケーススタディを探してください。鉱山の尾鉱は、精製医薬品とは根本的に異なる挙動をします。お住まいの地域での独自のスペアパーツの入手可能性を評価します。制御バルブ、エンドレスベルト、ゴムダイヤフラムに素早くアクセスする必要があります。完全なシステム統合を実現するベンダーの能力を評価します。供給ポンプ、制御システム、構造スキッドを一緒にパッケージ化したいと考えています。スタンドアロン ユニットでは、複雑な統合に関する悩みは完全に社内チームに任せられます。
この段階でよくある間違いは、時間を節約するためにスラリー テストを完全にスキップすることです。このショートカットを使用すると、ほとんどの場合、フィールドのパフォーマンスが低下することが保証されます。実験室データは、最終的な調達決定のための信頼できる唯一の基盤となります。パイロット テストの結果に直接結び付けられた拘束力のあるパフォーマンス保証を常に要求します。
私たちの最終的な判断は、完全にお客様の施設の正確な生産要件にかかっています。一般的な垂直アーキテクチャと特殊な連続インデックス モデルのどちらを選択するかは、サイクル タイムの要求によって異なります。プロセスで連続的なベルトのインデックス作成と超高速サイクルが必要な場合は、タワー構成が最適です。小規模で変動性の高い化学バッチを扱う場合は、標準の垂直プレートを使用すると運用上の柔軟性が向上します。どちらのシステムも驚異的な洗浄効率を実現します。どちらのオプションも、従来の機器と比較して貴重な床面積を節約できます。
すぐに積極的な行動をとることをお勧めします。最終候補に挙げられたメーカーと協力して、材料テストと包括的なスラリー分析を開始します。今週、代表的なサンプルを研究室に送ります。これらの実証的な実験結果を使用して、保証されたパフォーマンス指標を確定します。ベンダーが特定のケーキ水分と毎日のスループット目標を書面で保証するまでは、調達に進まないでください。適切な準備とテストにより、新しい分離装置が試運転時に約束どおり正確に機能することが保証されます。
A: 寿命はスラリーの研磨性とシステムの動作圧力によって大きく異なります。通常、連続ベルトの動作サイクルは 1,000 ～ 5,000 を超えます。研磨性の高い鉱山尾鉱は、柔らかい化学沈殿物よりもはるかに早くベルトを摩耗させます。適切な油圧張力と自動布洗浄プロトコルの厳守により、この寿命が最大限に延長され、早期の破れが防止されます。
A: 均一な水平ケーキ形成と高圧ダイヤフラム圧搾の組み合わせに依存しています。重力により固体粒子が均一に沈降し、薄い斑点がなくなります。高圧のゴム製ダイヤフラムが膨張します。彼らは、しばしば 16 bar を超える強い力で、この均一なケーキから残りの間質液を物理的に絞り出します。
A: はい、静的な機械の高さだけを考慮する必要はありません。施設メンテナンス用クレーンには、頭上にかなりのスペースが必要です。技術者はこれらの天井クレーンを使用して、重い油圧シリンダーや交換用プレート パックを持ち上げます。この動的なメンテナンスのヘッドルームを計算できないと、施設のレイアウトに重大な問題が発生します。
A: いいえ、通常はマシン全体の交換が必要です。構造要件と油圧要件は 2 つの設計間で根本的に異なります。垂直構造には、非常に異なる耐荷重鉄骨フレーム、自動マニホールド、複雑な制御システムが必要です。構造的な改修を試みると、専用のシステムを設置するよりも費用がかかり、信頼性もはるかに低くなります。
