工業的な製造プロセスは、効率的な固液分離に大きく依存しています。高度に自動化された重力支援システムは、これらの要求の厳しい作業を効果的に再定義します。今日、現代の産業施設は、装置の設置面積を最小限に抑えるために常に苦労しています。彼らはケーキの水分レベルを低くし、手作業による介入を大幅に減らすことを要求することがよくあります。従来の分離方法では、これらの重要な領域で不十分なことが多く、永続的な生産ボトルネックが生じています。これらの差し迫った課題を解決することで、プラントの効率と職場全体の安全性が直接的に向上します。
この特定の分離アーキテクチャの評価が従来の水平モデルとどのように比較されるかを検討します。それが長期的な運用ワークフロー、メンテナンスルーチン、施設設計にどのような影響を与えるかを学びます。また、中核となる機械原理、エンジニアリング上の利点、および主要産業での応用についても取り上げます。プラント機器をアップグレードするには、特定のプロセス要件を注意深く分析する必要があります。当社は、戦略的な調達決定を導くための実用的な洞察を提供します。
定義: 垂直フィルター プレスはフィルター プレートを水平に積み重ねますが、重力と空気圧を利用して垂直軸で動作し、効率的な濾過と自動ケーキ排出を実現します。
主な利点: 従来のプレートアンドフレーム モデルと比較して、設置面積を最大 50% 小さくし、ケーキの水分を大幅に低減します。
最適: 微粒子の分離と自動密閉処理が重要な鉱業、化学処理、複雑な廃水処理などの高スループット産業に最適です。
決定要因: 初期資本支出 (CapEx) は高くなりますが、人件費の削減、サイクル タイムの短縮、および熱乾燥要件の低下により ROI が実現されます。
この機械の構造設計は、従来の機械とは根本的に異なります。エンジニアはプレートスタックを垂直軸上に向けます。フィルタープレートを水平に置き、次々と積み重ねます。単一の連続濾布がプレートアセンブリ全体をジグザグに通過します。このユニークな構成は重力を利用して物質の流れを促進します。不均一なケーキの形成を防ぎます。すべてのチャンバーにわたって高度に均一な分布を実現します。

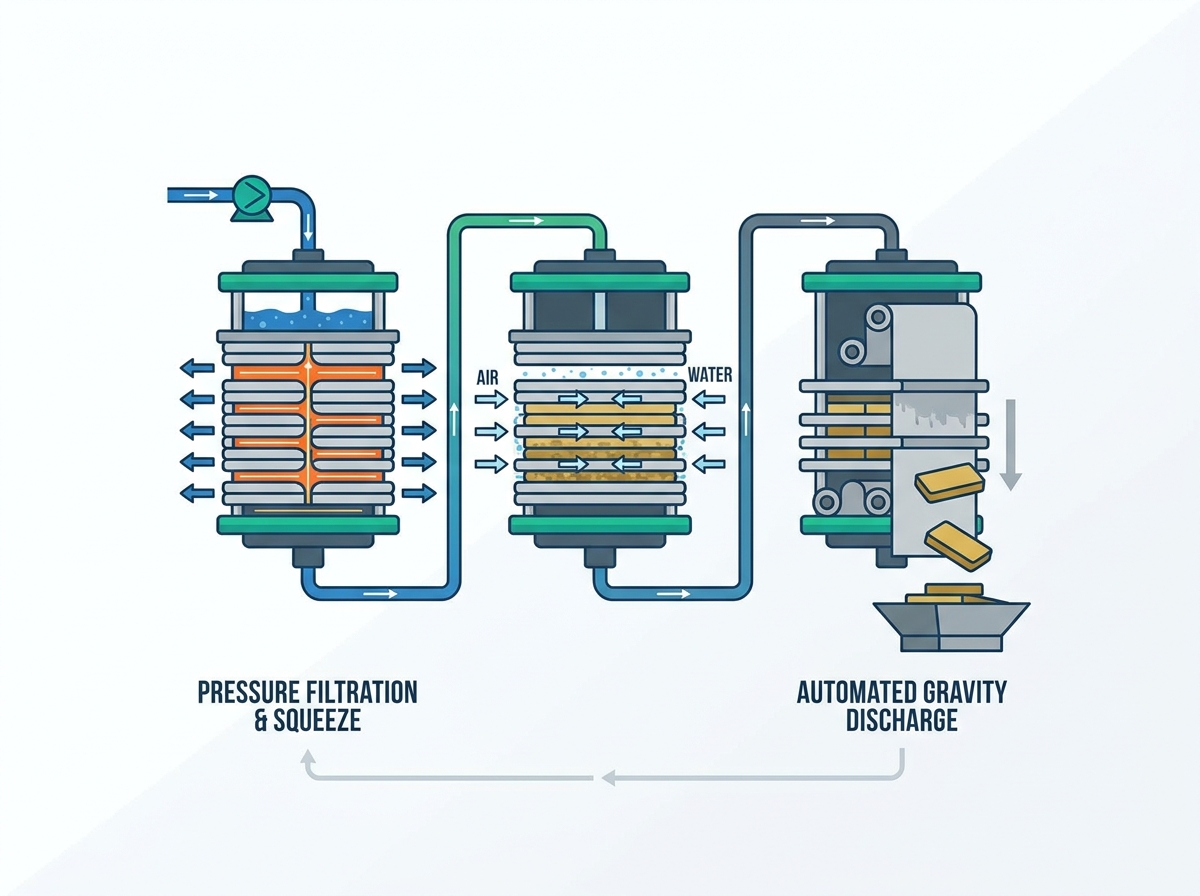

運用プロセスは、高度に制御された一連のサイクルに従います。この段階的な濾過サイクルを理解することで、装置の核となる効率が明らかになります。最新の フィルタープレスは これらの段階を正確に自動化します。
チャンバーの閉鎖と密閉: 頑丈な油圧シリンダーがプレートスタックを下方向に圧縮します。この閉鎖機構により、高圧で漏れのない環境が確立されます。信頼性の高いシールにより、運転中の危険なスラリーの噴出を防ぎます。
スラリー供給: 大容量ポンプが原料を密閉チャンバーに注入します。液体は連続布を通過し始めます。固体粒子はチャンバーのギャップ内に閉じ込められたままになります。重力により物質の均一な沈下が保証されます。
濾過と圧搾: このシステムは高度な隔膜または膜技術を利用しています。チャンバーが満たされると、加圧された水または空気が布の後ろの柔軟な膜を膨張させます。この機械的作用によりフィルターケーキが強制的に圧縮されます。残った間質液を効果的に絞り出します。
ケーキの洗浄とエアブロー: オペレーターは多くの場合、純粋な固体の副産物を必要とします。システムは洗浄液を圧縮ケーキにポンプで送り込みます。不純物を徹底的に排除します。次に、圧縮空気がケーキのマトリックスに吹き込まれます。このステップにより、残留水分が機械的に除去されます。
自動排出: 油圧システムが後退します。プレートチャンバーを同時に開きます。駆動モーターは連続濾布を前方に割り出します。重力によって乾燥したケーキが下に引っ張られます。それらは下のコンベアベルト上に急速に放出されます。これにより、完全にハンズフリーでの操作が可能になります。
産業用分離装置は、目に見えるパフォーマンス上の利点を提供する必要があります。施設管理者は、特定の運用上のボトルネックに対処するソリューションを優先します。垂直設計には、いくつかの明確なエンジニアリング上の利点があります。
最新の処理施設では、利用可能な床面積が不足していることがよくあります。建物の面積を拡大するには巨額の設備投資が必要です。垂直方向は外側ではなく上向きに構築されます。既存の施設の設置面積を最適化します。狭いスペースにも設置できます。必要な直線床面積は、長い水平の代替品よりも大幅に小さくなります。
手動介入により生産サイクルが遅くなります。また、労働者を化学的危険にさらす可能性もあります。メーカーはこれらの印刷機を PLC および SCADA システムと直接統合しています。自動化により、油圧、送り速度、布のインデックスが制御されます。オペレーターはプロセス全体をリモートで監視します。これにより、人間のオペレーターの介入が大幅に最小限に抑えられます。アクティブな放電ゾーンから人員を排除することで、職場の安全性が向上します。
下流の輸送コストは材料の重量に大きく依存します。水の重量により、不必要な物流コストが増加します。高い機械的圧搾圧力と強制エアブローの組み合わせが非常に効果的であることが証明されています。構造的に安定したフィルターケーキが得られます。これらのケーキは水分レベルが著しく低いです。乾燥したケーキは排出中に簡単に砕けます。二次加熱乾燥装置への負担を軽減します。
化学処理には有害なガスが含まれることがよくあります。一部のスラリーは分離中に揮発性有機化合物 (VOC) を放出します。積層プレート設計により、完全なエンクロージャが容易になります。メーカーは機械の周囲に格納フードを取り付けます。これらのフードは有害な排出物を安全に捕捉します。有毒な蒸気を施設の洗浄システムに送ります。この封じ込めは、厳格な環境コンプライアンスのために引き続き必須です。
正しい機器アーキテクチャを選択するには、複数のフォームファクタを比較する必要があります。各設計は、さまざまな運用シナリオで優れています。明確な比較は、エンジニアが調達の選択を正当化するのに役立ちます。
フィルタープレスのアーキテクチャ比較表
特徴 | 縦型プレス | 横型プレス | プレート&フレーム |
|---|---|---|---|
運用上のフットプリント | コンパクト（上向きにビルド） | 広大な直線スペースが必要 | 適度な直線スペースが必要 |
労働と自動化 | 完全に自動化された布地インデックス作成 | 半自動プレートシフト | 高度な手作業によるケーキのスクレーピング |
サイクルタイム | 迅速な連続バッチ | 中程度の好転 | 時間がかかり、労働集約的なターンアラウンド |
ケーキの排出 | 重力による同時リリース | プレートごとの連続リリース | 手動介入が必要 |
横型モデルには、広大な直線床スペースが必要です。プレートスタックの全長と油圧ラムの後退距離を考慮する必要があります。垂直ユニットは上向きに構築されます。頭上のスペースを効率的に利用します。これにより、制限されたプラント レイアウトに大容量の分離機械を適合させることができます。
従来のプレートとフレームのモデルでは、多くの場合、オペレーターが布からケーキを物理的にこすり落とす必要があります。この手作業により納期が大幅に増加します。垂直システムでは、布の連続インデックスを利用します。駆動モーターがローラー上で布を引っ張ります。ケーキは自然に落ちます。これにより、手動でスクレイピングする必要が完全になくなります。
速度は施設全体の収益性を決定します。水平モデルでプレートを順次シフトすると、放電段階が遅くなります。縦型機械がすべてのチャンバーを同時に開きます。連続クロスによりケーキを一度に排出します。この連続バッチ処理により、サイクル時間が短縮されます。より少ない機械で、より多くの毎日のトン数を処理できます。
通常、横型モデルは初期購入価格が低くなります。よりシンプルな機械アセンブリが特徴です。これにより、標準的なメンテナンスが比較的簡単になります。ただし、垂直モデルは、優れた効率性により、初期設定コストの増加を相殺します。長期労働の必要性が大幅に軽減されます。ケーキがより乾燥すると、その後の熱乾燥の要求も軽減されます。機器の耐用年数全体にわたり、大量のエネルギーを節約できます。
さまざまな分野が収益性を維持するために高度な分離技術に依存しています。業界が異なれば、スラリーには独自の特性が存在します。堅牢な設計は、これらのさまざまな課題にうまく適応します。
採掘作業では大量のスラリーが生成されます。廃水から貴重なミネラル濃縮物を分離する必要があります。特殊な 縦型フィルタープレスが 尾滓の脱水を効率的に処理します。工場で再利用するためにきれいな水を回収します。レアアース処理にも優れています。これらの用途では、輸送のために高精度と極めて低いケーキ水分が要求されます。
化学部門は、攻撃的な溶剤や微粒子を扱います。石油化学製品や合成顔料の製造には、厳格な品質管理が必要です。屋外での分離は製品汚染の危険があります。労働者の健康も脅かします。ここでは、密閉された処理能力が重要であることがわかります。ろ過サイクル全体を通して、危険な物質を安全に封じ込めることができます。
食品加工においては衛生管理が最優先事項であり続けます。食用油、砂糖、またはデンプンを分離する施設には衛生的な設備が必要です。従来の機械の隙間には細菌が潜んでいます。高度な垂直モデルは、自動定置洗浄 (CIP) プロトコルをサポートします。密閉された濾過環境により、外部汚染物質が製品の流れに入るのを防ぎます。このコンプライアンスは厳格な FDA 規制を満たしています。
都市および産業の廃水処理施設は増大する圧力に直面しています。大量の脱水が困難な生物汚泥を処理する必要があります。標準的な方法では、スラッジは湿って重いままになります。高圧膜絞りにより内部の頑固な湿気を追い出します。これにより、埋め立て地に送られる汚泥の総量が削減されます。廃棄運搬費を大幅に削減します。
適切な機械を選択するには、厳密な技術評価が必要です。ベースライン仕様のみに依存することはできません。購入者は、機器の機能を正確な施設条件に合わせて調整する必要があります。
エンジニアは 1 日あたりのトン数を正確に計算する必要があります。チャンバーの総容積を予想されるスラリー流量に合わせる必要があります。機械のサイズが小さすぎると、生産に重大なボトルネックが生じます。特大のユニットは貴重なユーティリティとスペースを無駄にします。生産目標を達成するために必要な正確な濾過面積を決定する必要があります。バッチ時間を慎重に計算して、継続的なアップストリーム操作を確保します。
スラリーの化学的性質がハードウェアの構造を決定します。標準的な鋼板は酸にさらされるとすぐに劣化します。適切なプレート材質を指定する必要があります。強化ポリプロピレンは腐食性化学物質に対して優れた耐性を備えています。厳しい pH レベルにも効果的に耐えます。さらに、使用温度と粒子の研磨性に基づいて濾布を選択する必要があります。布の織り方が間違っていると、頻繁に破れたりダウンタイムが発生したりします。
機器の信頼性は機械自体を超えて広がります。メーカーを徹底的に評価する必要があります。標準的な配送リードタイムを評価します。製造品質を保証するには、ISO 認証を確認してください。さらに重要なのは、国内での交換部品の入手可能性を確認することです。油圧シールが壊れると、スペアパーツを海外に発送する必要がある場合、生産が数週間停止する可能性があります。
既製のソリューションが複雑な産業用途に完全に適合することはほとんどありません。利用可能なカスタマイズ オプションを評価する必要があります。多くの施設では、失明を防ぐために自動布洗浄システムが必要です。既存の中央制御室と統合するためにカスタム PLC プログラミングが必要な場合もあります。モジュール式の拡張性により、後で追加のプレートを追加できます。生産量の増加に応じて容量を増やすことができます。
重工業機械の導入には、物流上の固有の課題が伴います。施設管理者はインフラストラクチャを適切に準備する必要があります。これらの前提条件を無視すると、試運転の遅れや動作障害が発生します。
これらの巨大な構造物の設置には、大規模な索具とクレーン作業が必要です。垂直プレートスタックの重量が重いため、鉄筋コンクリート基礎が必要です。密閉されたプラント環境内で重量物運搬装置を調整する必要があります。施設管理者は、設置段階で適切なダウンタイムを計画する必要があります。垂直フレームを適切に位置合わせすることは、後で機械的に結合するのを防ぐために依然として重要です。
この自動化装置はかなりの光熱費を消費します。既存の施設のキャパシティを評価する必要があります。膜を絞る段階では、大量の圧縮空気または加圧水が必要です。巨大なクロージャーシリンダーには、堅牢な油圧パワーユニットが必要です。プラントのエアコンプレッサーが十分な CFM 出力を欠いている場合、スクイーズ サイクルは失敗します。インストール前に補助ユーティリティ システムをアップグレードする必要がある場合があります。
基本的な手動機器から移行すると、学習曲線が急峻になります。メンテナンス チームは、高度な機械システムに適応する必要があります。継続的な布地追跡システムには、正確なセンサーの校正が必要です。布の位置がずれていると、すぐにシワができたり破れたりします。チームは高圧空気圧シールの整備方法も学ばなければなりません。保守スタッフ向けの包括的なベンダー主導のトレーニング プログラムに投資する必要があります。
スラリーの挙動は依然として予測不可能であることで知られています。粒度分布は日々変化します。工業用濾過装置は理論だけでは調達できません。ラボスケールまたはパイロットテストの実行は絶対に必要です。プロセスラインから直接採取した特定のスラリーサンプルをテストする必要があります。パイロット テストでは、布の選択、必要な絞り圧力、および予想されるサイクル時間を検証します。これにより、全面的なパフォーマンス障害のリスクが排除されます。
自動垂直分離システムにアップグレードすると、計り知れない戦略的価値が生まれます。限られた施設の設置面積を最適化し、手作業の必要性を大幅に削減します。高圧絞りとエアブローの組み合わせにより、優れたケーキ乾燥性を保証します。これにより、二次処理の需要が直接低下します。
購入前に包括的な意思決定マトリックスを確立することをお勧めします。正確なスラリー特性、物理的設置面積の制限、およびユーティリティの制約を計画する必要があります。これらのメトリクスをベンダーの仕様と慎重に比較してください。材料の適合性と自動排出機能に細心の注意を払ってください。
調達戦略を検証するために積極的な措置を講じてください。エンジニアリング チームに材料のパイロット テストを依頼するよう奨励します。サイズ仕様を確認するには、アプリケーション エンジニアに直接相談してください。現実世界でのテストは、長期的な運用の成功を達成するための最も信頼できる方法です。
A: 連続濾布の寿命は通常3～6ヶ月です。寿命は動作頻度とスラリーの摩耗性に大きく依存します。酸性またはアルカリ性の高い素材は摩耗を促進する可能性があります。定期的な自動洗濯サイクルにより、生地の耐久性が大幅に向上します。予期せぬ破れや、費用のかかる計画外のダウンタイムを防ぐために、素材を定期的に検査する必要があります。
A: はい、彼らは鉱物尾鉱などの研磨性の高い物質を日常的に処理しています。メーカーは強化ポリプロピレンプレートと特殊な耐摩耗性フィルタークロスを使用しています。早期劣化を防ぐために、耐久性の高いダイヤフラム材料を指定することをお勧めします。適切なスラリー供給制御により、個々の濾過チャンバー内の高速衝撃による磨耗も最小限に抑えられます。
A: 機械的脱水は、熱乾燥よりも大幅にエネルギー消費が少なくなります。高圧絞りと圧縮空気の吹き込みにより、ほとんどの水分が機械的に除去されます。これにより、下流の処理に必要な熱エネルギーが大幅に削減されます。施設では、熱蒸発システムを高度な機械的分離に置き換えると、日常のユーティリティ使用量が大幅に削減されることがよく観察されます。
A: 最新のシステムのほとんどは、最大 16 bar のダイヤフラム圧搾圧力で動作します。一部の特殊な高圧モデルは最大 30 bar に達します。圧力が高くなると、著しく乾燥したフィルターケーキが生成されます。施設の圧縮空気または水圧システムが動作中にこれらのピーク負荷要件を確実に維持できることを確認する必要があります。
