DUベルトフィルター
Toncin
簡単な紹介:
化学、鉱業、鉱物処理などの業界では、プロセス条件が非常に困難になることがよくあります。高濃度、高粘度、または高度に腐食性の材料に直面する場合、信頼性の高い脱水と製品回収は、継続的かつ効率的な生産を維持するために直接重要です。この業界の課題に対処する TONCIN は、数十年にわたる水平真空ベルト フィルター (DU) 技術の専門知識を活用して、高スループット能力と低い残留ケーキ水分を組み合わせた濾過ソリューションを提供するとともに、運転コストを効果的に管理し、お客様が経済効率と生産の安定性の両方を達成できるよう支援してきました。
製品説明
脱水と製品回収のための費用対効果の高いソリューション

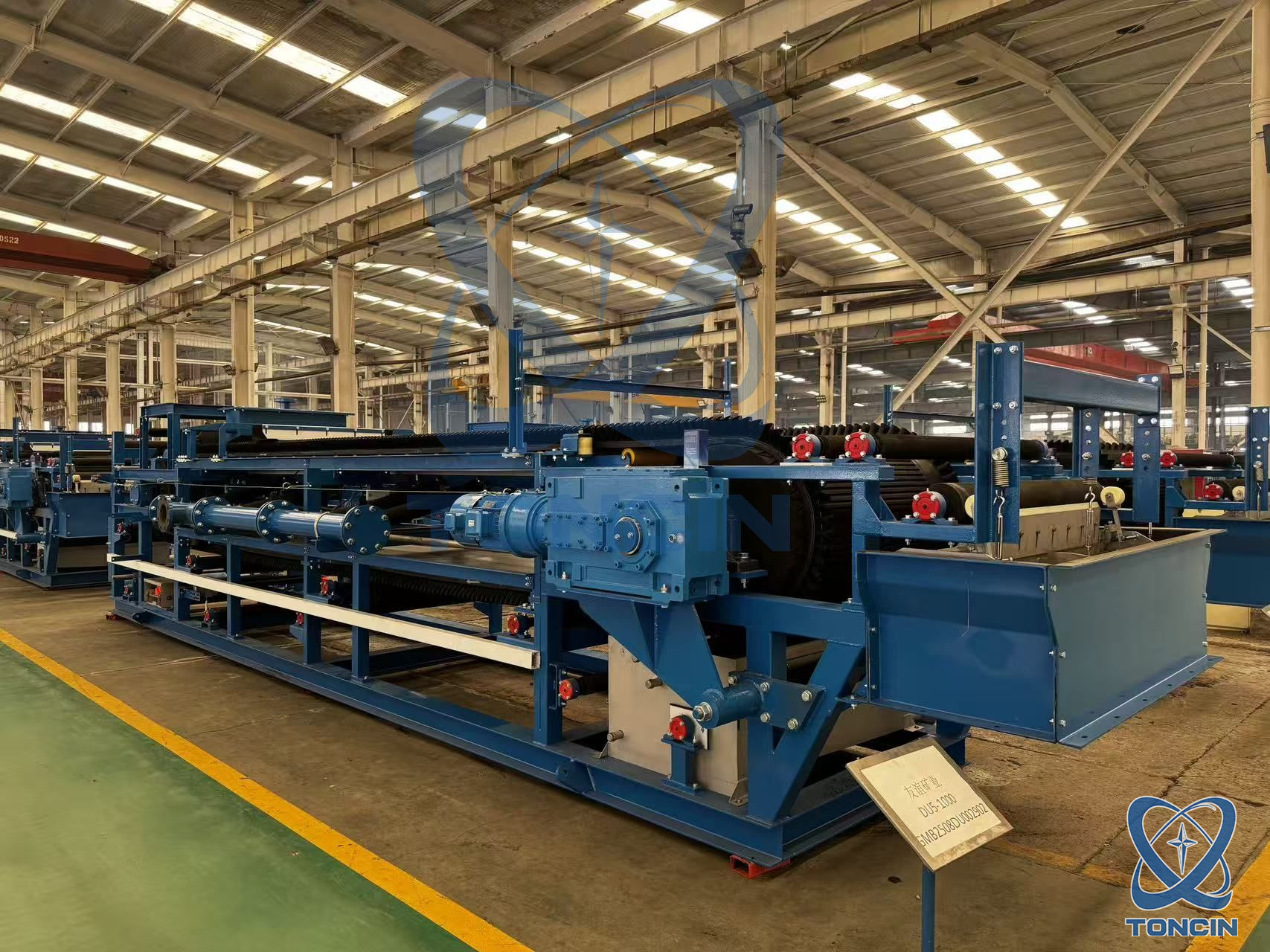

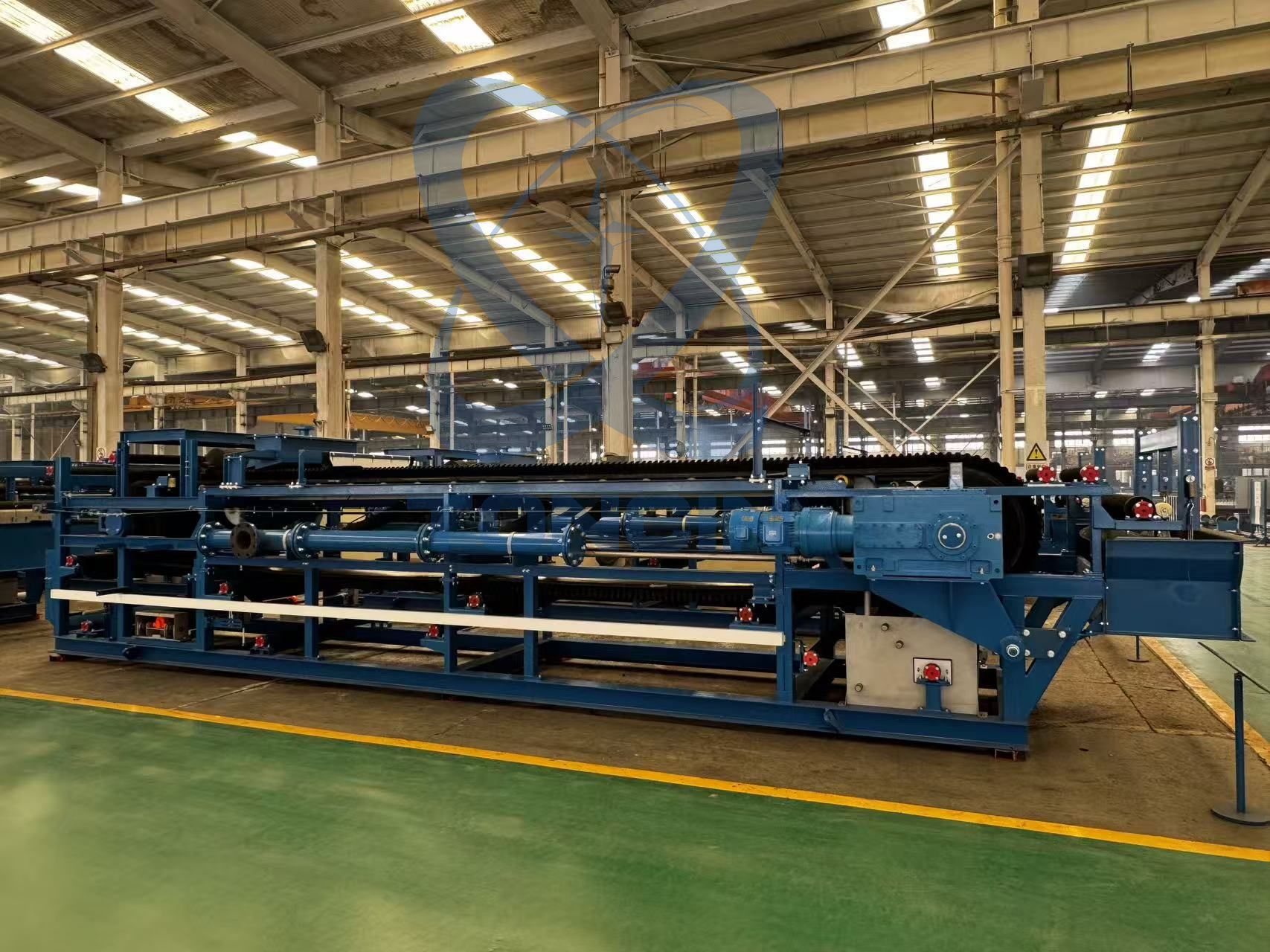

TONCIN 水平真空ベルト フィルターは、プロセス プラントに複数の利点をもたらします。
高処理量の脱水・ケーキ洗浄： 単位面積あたりの処理能力に優れ、大量連続生産に適しています。
革新的な設計によるダウンタイムの削減: 最適化された重要な構造により、メンテナンスが容易になり、長期にわたる安定した動作が保証されます。
グローバルな試験施設: 包括的な試験プラットフォームを活用して、事前にプロセスパラメータを検証し、プロジェクトのリスクを軽減します。
モジュラー設計による柔軟性の向上: 現場の条件やプロセス要件に基づいた柔軟な構成により、強力な適応性を実現します。
高処理量の脱水およびケーキ洗浄の応用例
ろ過面積 20 平方メートルの水平真空ベルトフィルターが黒鉛精鉱脱水プロジェクトに適用され、並外れた高スループット処理能力と安定したケーキ洗浄性能を実証しました。
最適化された設計のためのエンジニアリング ソリューション
TONCIN は完全に統合されたエンジニアリング機能を備えており、高度なエンジニアリング ツールを利用して正確な設計を実現し、機器のサイジングと設置面積を最適化します。主要なエンジニアリング機能には次のようなものがあります。
CFD解析
3Dモデリング
FEA解析
さらに、ボルト締めフレーム構造と組み合わせた多種多様な建築材料により、特定の顧客の要件に応じてモジュール式のカスタマイズが可能になり、強度、耐食性、設置の利便性のバランスが取れます。
洗浄用途: 高い抽出効率で収益性を向上
金、ウラン、リン酸、銅、アルミナなどの材料の洗浄プロセスでは、抽出効率がプロジェクトの収益性に直接影響します。 TONCIN 水平真空ベルトフィルターは、プラグフロー置換とろ過エリア全体にわたる多段階向流洗浄を利用して、99.8% を超える洗浄効率を達成し、高価値物質の効率的な回収を確実にサポートします。
構造材料: 厳しい条件向けに設計
腐食性、摩耗性、高温の濾過用途を伴う複雑な動作条件に対応するため、TONCIN は高品質のステンレス鋼から FRP やプラスチックに至るまで、あらゆる材料ソリューションを提供します。フィルターフレームはオープンチャネルセクションとアングルセクションを使用して製造されており、腐食環境におけるボックスセクション構造に一般的に関連する液体の蓄積と腐食の問題を効果的に回避し、それによって機器の耐用年数を大幅に延長します。
ケーキの排出と搬送ベルト
ほとんどの用途では、ケーキの排出は重力によって自然に発生します。湿った粘着性のある製品の場合、TONCIN はフィルターにケーキ スクレーパーまたはウォーター スライドを装備して、ケーキを完全に除去し、作業効率に影響を与える可能性のある物質の蓄積を防ぐことができます。 TONCIN は、プロセス要件に基づいて天然ゴム、SBR、ネオプレン、または EPDM から選択されたベルト素材を使用して、4.8 メートルのゴムベルトを使用して超幅広フィルターの製造に成功しました。すべての TONCIN トランスポーター ベルトは、カーカスのないセンター ゾーン設計を特徴としており、濾液とベルト カーカスの接触を防ぎ、効果的に腐食に耐え、ベルトの耐用年数を大幅に延ばします。
典型的なケーキの排出
この図は、標準的な動作条件下での横型真空ベルトフィルターの典型的なケーキ排出性能を示しています。
革新的な技術: 真空ボックス昇降装置
装置の性能とメンテナンスの利便性をさらに向上させるために、TONCIN は真空ボックス昇降装置を開発しました。このデバイスは、真空ボックスのメンテナンスという従来のリスクの高い作業を簡素化し、あらゆるブランドやサイズのフィルターに後付けできるため、真空ボックスのメンテナンスのダウンタイムが 30% 以上削減されます。
デュアルクロステンションシステム
TONCIN フィルターは、静的張力と動的張力の両方を組み込んだ二重布張力システムで設計されています。このシステムは、ろ布が異常に伸びても効率的な運転を維持するとともに、可動ローラーの使用によりろ布の取り付けと交換が大幅に簡素化され、メンテナンスの煩雑さを軽減します。
静的布張力システム
ダイナミッククロステンションシステム
主な用途
脱水用途
一般的な尾鉱
石膏
リン酸塩岩
微粉炭
マグネタイト
鉄鉱石
リチウム
洗浄用途
浸出物質
亜鉛
銅/コバルト
ニッケル
石膏
排煙脱硫（FGD）
パルプワッシャー
製品仕様:
ろ過面積 (m2) | 濾過 幅(mm) | 濾過 長さ (m ) | 重量 (T) | 外形サイズ 長さ×幅×高さ (m) | ろ過面積 (m2) | 濾過 幅(mm) | 濾過 長さ(m ) | 重量 (T) | 外形サイズ 長さ×幅×高さ (m) |
DU-2 | 500 | 4 | 3.0 | 7.82×2×2 | DU-25 | 2500 | 10 | 22 | 14.5×4.8×2.2 |
DU-2.5 | 5 | 3.2 | 8.82×2×2 | DU-30 | 12 | 25.3 | 16.5×4.8×2.2 | ||
DU-3 | 6 | 3.4 | 9.9×2×2 | DU-35 | 14 | 27.4 | 18.5×4.8×2.2 | ||
DU-5 | 10 | 3.8 | 14.0×2.2×2 | DU-40 | 16 | 29.5 | 21.5×4.8×2.4 | ||
DU-4.8 | 800 | 6 | 5.0 | 10.05×2.5×2 | DU-45 | 18 | 31.6 | 23.5×4.8×2.4 | |
DU-6.4 | 8 | 5.5 | 12.05×2.5×2 | DU-50 | 20 | 38.6 | 25.6×4.8×2.4 | ||
DU-8 | 10 | 6.0 | 14.10×2.6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17.6×5.0×2.5 | |
DU-9.6 | 12 | 7.0 | 16.25×2.6×2 | DU-39.2 | 14 | 24.1 | 19.6×5.0×2.5 | ||
DU-5 | 1000 | 5 | 5.3 | 8.87×2.6×20 | DU-36 | 3000 | 12 | 22 | 17.6×5.5×2.8 |
DU-6 | 6 | 5.8 | 10.5×2.6×2 | DU-42 | 14 | 24 | 19.6×5.5×2.8 | ||
DU-8 | 8 | 6.3 | 12.5×2.8×2 | DU-48 | 16 | 28 | 21.6×5.5×2.8 | ||
DU-10 | 10 | 6.8 | 14.5×2.8×2 | DU-54 | 18 | 30.6 | 23.6×5.5×2.8 | ||
DU-12 | 12 | 7.3 | 16.5×2.8×2 | DU-60 | 20 | 35.2 | 25.6×5.5×2.8 | ||
DU-14 | 14 | 7.8 | 18.5×2.8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19.5×5.7×3.1 | |
DU-7.8 | 1300 | 6 | 7.2 | 10.4×3.15×2 | DU-48 | 15 | 36.2 | 20.5×5.7×3.1 | |
DU-10.4 | 8 | 8.3 | 12.4×3.15×2 | DU-51.2 | 16 | 37.7 | 21.5×5.7×3.1 | ||
DU-13 | 10 | 9 | 14.4×3.15×2 | DU-57.6 | 18 | 40.1 | 23.5×5.7×3.1 | ||
DU-15.6 | 12 | 10.5 | 16.4×3.15×2 | DU-64 | 20 | 42.5 | 25.5×5.7×3.1 | ||
DU-18.2 | 14 | 11.5 | 18.4×3.15×2 | DU-72 | 22.5 | 52.4 | 28.5×5.7×3.1 | ||
DU-20.8 | 16 | 12.5 | 20.4×3.15×2 | DU-72 | 4000 | 18 | 56.2 | 24.0×7.1×3.3 | |
DU-14.4 | 1800 | 8 | 12.7 | 12.6×4×2.2 | DU-80 | 20 | 58.8 | 26.0×7.1×3.3 | |
DU-18 | 10 | 13.7 | 14.6×4×2.2 | DU-88 | 22 | 66.6 | 28.0×7.1×3.3 | ||
DU-21.6 | 12 | 15.3 | 16.6×4×2.2 | DU-96 | 24 | 69.4 | 30.0×7.1×3.3 | ||
DU-25.2 | 14 | 16.6 | 18.6×4×2.2 | DU-104 | 26 | 72.2 | 32.0×7.1×3.3 | ||
DU-28.8 | 16 | 17.9 | 20.6×4×2.2 | DU-90 | 4500 | 20 | 72 | 26.5×7.5×3.6 | |
DU-16 | 2000 | 8 | 14.2 | 12.7×4.2×2.2 | DU-99 | 22 | 75.2 | 28.5×7.5×3.6 | |
DU-20 | 10 | 15.4 | 14.7×4.2×2.2 | DU-108 | 24 | 78.4 | 30.5×7.5×3.6 | ||
DU-24 | 12 | 17.2 | 16.7×4.2×2.2 | DU-117 | 26 | 81.6 | 32.5×7.5×3.6 | ||
DU-28 | 14 | 18.7 | 18.7×4.2×2.2 | DU-126 | 28 | 84.8 | 34.5×7.5×3.6 | ||
DU-32 | 16 | 20.2 | 20.7×4.2×2.2 | DU-135 | 30 | 88 | 36.5×7.5×3.6 | ||
DU-36 | 18 | 21.7 | 22.7×4.2×2.2 | DU-144 | 32 | 93 | 38.5×7.5×3.6 |
製品の利点：
飼料の濾過、フィルターケーキの洗浄、ブロッティング、アンローディング、濾布の再生およびその他のプロセス操作を継続的に完了するため
異なるセクションのろ過ストックとろ過ケーキ洗浄液を段階的に収集し、移流洗浄と向流洗浄を実現できます。
全体構造のモジュール設計は組み立てが柔軟で、輸送や設置にも便利です。
DCS技術を採用した制御システムにより、現場自動化と遠隔自動化を実現します。
サービスサポート
全体の技術設計
Toncinは、より体系的な臨床検査、半工業化テスト、理論分析の計算を実施し、顧客が直面する実際の問題に照らして適切な方法を採用することにより、合理的な計画と選択を決定します。また、臨床検査と半産業テストを通じて特定のパラメーターを決定します。
Project Construction
Toncinは、完璧なプロジェクト管理システムと経験豊富なチームの統合プロジェクトサービスを顧客に提供でき、プロジェクトの品質、スケジュール、安全、コスト、情報ファイル、組織、組織、調整などに関する管理作業を実施することにより、究極のプロジェクト目標を達成するための最高のサービスを顧客に提供できます。 Toncin契約に従って、プロセス全体または建設プロジェクトの特定の段階について、設計、調達、建設、試験などに契約し、契約プロジェクトの品質、安全性、期間、コストなどについて完全な責任を負います。
対応時間とアフターセールスサービス
保証期間中に欠陥による失敗が発生した場合、当社は次の回答と約束を与えました。12時間以内に対応し、72時間以内に国内のシーンに急ぐことです。厳密で効率的なサービスアーキテクチャ、多様で柔軟なサービスと対応手段により、Toncinは、保証期間中にいつでもユーザーが支援を受けることができるように、最大7* 24時間の対応サービスを提供できます。
