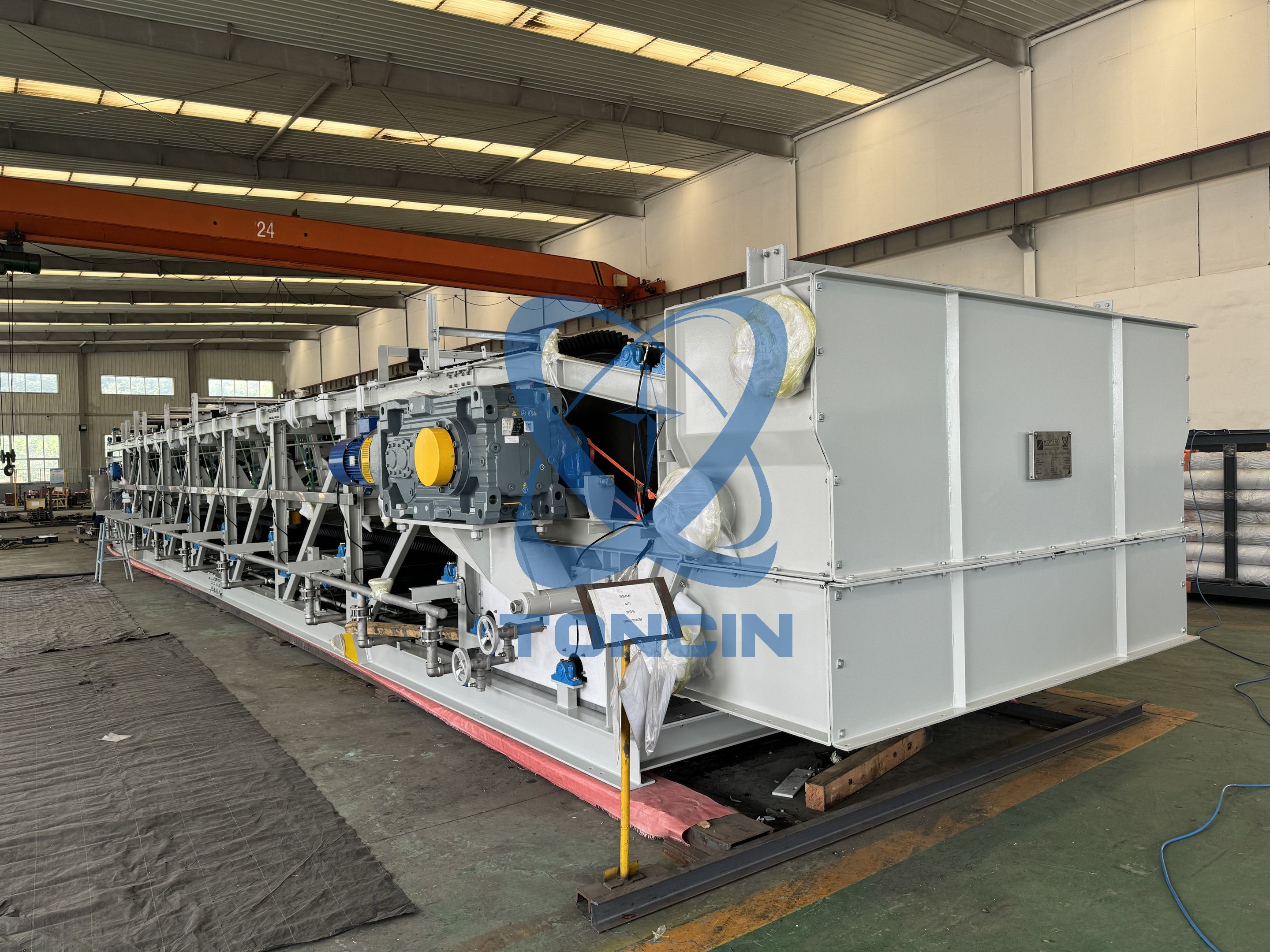

Toncin 水平ゴム真空ベルトフィルターは、同様の外国製品の導入、消化、吸収技術に基づいて当社が開発した新型の高効率、連続運転固液分離機械装置です。同時に、重力と真空吸引を最大限に利用して固液分離を行う機械装置の一種でもあります。構造的には、真空ゾーンが水平方向に配置されており、真空ゾーンの長さを連続的に使用して、ろ過、洗浄、ブロッティングなどのさまざまなプロセスを完了できます。高いろ過効果、大きな生産能力、良好な洗浄効果、広い適用範囲、簡単でスムーズな操作、便利なメンテナンスなどの利点があります。固体の粗粒子、高密度、および何度も洗浄する必要があるフィルターケーキを含む懸濁液スラリーのろ過に特に適しています。冶金、鉱業、化学、製紙、食品、製薬、環境保護、その他の産業分野での固液分離に広く使用できます。特に湿式排ガス脱硫石膏脱水（FGD）に優れた用途を持っています。
| 数量： | |
|---|---|
DUベルトフィルター
Toncin
製品仕様
ろ過面積( m2) | 濾過 幅(mm) | 濾過飼料 長さ (m) | 重量 (T) | 外形サイズ 長さ×幅×高さ (m) | ろ過面積 (m2) | 濾過 幅(mm) | 濾過 長さ(m) | 重量 (T) | 外形サイズ 長さ×幅×高さ (m ) |
DU-2 | 500 | 4 | 3.0 | 7.82×2×2 | DU-25 | 2500 | 10 | 22 | 14.5×4.8×2.2 |
DU-2.5 | 5 | 3.2 | 8.82×2×2 | DU-30 | 12 | 25.3 | 16.5×4.8×2.2 | ||
DU-3 | 6 | 3.4 | 9.9×2×2 | DU-35 | 14 | 27.4 | 18.5×4.8×2.2 | ||
DU-5 | 10 | 3.8 | 14.0×2.2×2 | DU-40 | 16 | 29.5 | 21.5×4.8×2.4 | ||
DU-4.8 | 800 | 6 | 5.0 | 10.05×2.5×2 | DU-45 | 18 | 31.6 | 23.5×4.8×2.4 | |
DU-6.4 | 8 | 5.5 | 12.05×2.5×2 | DU-50 | 20 | 38.6 | 25.6×4.8×2.4 | ||
DU-8 | 10 | 6.0 | 14.10×2.6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17.6×5.0×2.5 | |
DU-9.6 | 12 | 7.0 | 16.25×2.6×2 | DU-39.2 | 14 | 24.1 | 19.6×5.0×2.5 | ||
DU-5 | 1000 | 5 | 5.3 | 8.87×2.6×20 | DU-36 | 3000 | 12 | 22 | 17.6×5.5×2.8 |
DU-6 | 6 | 5.8 | 10.5×2.6×2 | DU-42 | 14 | 24 | 19.6×5.5×2.8 | ||
DU-8 | 8 | 6.3 | 12.5×2.8×2 | DU-48 | 16 | 28 | 21.6×5.5×2.8 | ||
DU-10 | 10 | 6.8 | 14.5×2.8×2 | DU-54 | 18 | 30.6 | 23.6×5.5×2.8 | ||
DU-12 | 12 | 7.3 | 16.5×2.8×2 | DU-60 | 20 | 35.2 | 25.6×5.5×2.8 | ||
DU-14 | 14 | 7.8 | 18.5×2.8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19.5×5.7×3.1 | |
DU-7.8 | 1300 | 6 | 7.2 | 10.4×3.15×2 | DU-48 | 15 | 36.2 | 20.5×5.7×3.1 | |
DU-10.4 | 8 | 8.3 | 12.4×3.15×2 | DU-51.2 | 16 | 37.7 | 21.5×5.7×3.1 | ||
DU-13 | 10 | 9 | 14.4×3.15×2 | DU-57.6 | 18 | 40.1 | 23.5×5.7×3.1 | ||
DU-15.6 | 12 | 10.5 | 16.4×3.15×2 | DU-64 | 20 | 42.5 | 25.5×5.7×3.1 | ||
DU-18.2 | 14 | 11.5 | 18.4×3.15×2 | DU-72 | 22.5 | 52.4 | 28.5×5.7×3.1 | ||
DU-20.8 | 16 | 12.5 | 20.4×3.15×2 | DU-72 | 4000 | 18 | 56.2 | 24.0×7.1×3.3 | |
DU-14.4 | 1800 | 8 | 12.7 | 12.6×4×2.2 | DU-80 | 20 | 58.8 | 26.0×7.1×3.3 | |
DU-18 | 10 | 13.7 | 14.6×4×2.2 | DU-88 | 22 | 66.6 | 28.0×7.1×3.3 | ||
DU-21.6 | 12 | 15.3 | 16.6×4×2.2 | DU-96 | 24 | 69.4 | 30.0×7.1×3.3 | ||
DU-25.2 | 14 | 16.6 | 18.6×4×2.2 | DU-104 | 26 | 72.2 | 32.0×7.1×3.3 | ||
DU-28.8 | 16 | 17.9 | 20.6×4×2.2 | DU-90 | 4500 | 20 | 72 | 26.5×7.5×3.6 | |
DU-16 | 2000 | 8 | 14.2 | 12.7×4.2×2.2 | DU-99 | 22 | 75.2 | 28.5×7.5×3.6 | |
DU-20 | 10 | 15.4 | 14.7×4.2×2.2 | DU-108 | 24 | 78.4 | 30.5×7.5×3.6 | ||
DU-24 | 12 | 17.2 | 16.7×4.2×2.2 | DU-117 | 26 | 81.6 | 32.5×7.5×3.6 | ||
DU-28 | 14 | 18.7 | 18.7×4.2×2.2 | DU-126 | 28 | 84.8 | 34.5×7.5×3.6 | ||
DU-32 | 16 | 20.2 | 20.7×4.2×2.2 | DU-135 | 30 | 88 | 36.5×7.5×3.6 | ||
DU-36 | 18 | 21.7 | 22.7×4.2×2.2 | DU-144 | 32 | 93 | 38.5×7.5×3。6 |
Toncin エンジニアリング能力：
Toncin は、最先端のテクノロジーを活用して、クライアントの要件に合わせた正確な機器設計を保証する、完全に統合されたエンジニアリング機能を提供します。当社のアプローチは、機器のサイジングと設置面積の最適化に重点を置き、運用効率と有効性を向上させます。
エンジニアリング能力:
CFD 解析: 数値流体力学 (CFD) 解析により、流体の流れパターンのシミュレーションと解析が可能になり、最適な設計パフォーマンスと効率を確保できます。
3D モデリング: 高度な 3D モデリング技術により、機器構成の包括的な視覚化と評価が可能になり、設計プロセス中のより適切な意思決定が容易になります。
FEA 解析: 有限要素解析 (FEA) は、さまざまな条件下での設計の構造的完全性とパフォーマンスを評価し、信頼性と耐久性を保証するために採用されています。
当社の装置は、多種多様な建設資材とボルト締めフレーム構造を特徴としており、特定のクライアントのニーズに合わせてカスタマイズできるモジュール設計が可能です。
洗浄工程への応用
高い抽出効率は、金、ウラン、リン酸、銅、アルミナなどのさまざまな洗浄用途での収益性にとって非常に重要です。横型真空ベルトフィルターはこの分野で優れており、99.8% 以上の洗浄効率を達成します。これは、ろ過エリア全体にわたるプラグフロー置換と多段階向流洗浄技術の実装によって可能になります。
Toncin の水平真空ベルト フィルター技術を選択することで、クライアントは洗浄プロセスを最適化し、製品回収率を高め、全体的な収益性を最大化できます。
技術的特徴:
供給、濾過、洗浄、排出、再生のプロセスを効率的かつ自動で実現できます。
多段流または向流方式によるスラリー洗浄が可能です。ろ過液と洗浄液を別々に回収できます。
ハード濾過や高粘度スラリーの薄層ケーキを素早く濾過できます。
モジュール構造のため、装置の組み立てが柔軟です。
PLCのリモート制御やスポット制御を行うのに便利です。
洗浄装置
ろ過布の噴霧にクラフト水を採用し、真空吸盤シールボックスと組み合わせました。したがって、現場を清潔に保つことができます。アメリカの噴霧器会社製のノズルは洗浄効果をしっかり保証します。
材料吹き付けクラフト
向流洗浄装置またはスプレー洗浄装置を採用。素材の性質や要求の技術に応じて、流水洗浄と向流洗浄の2つの方法を選択し、より徹底的な洗浄を行うことができます。
偏差補正機構
シリンダーやエアバッグの作動により生地のズレを修正し、生地が正しく走行することを確認します。
制御システム
リモコンとシーン交互制御を採用し、操作作業が容易になり、無人操作の導入に有利です。
サービスサポート
全体の技術設計
Toncinは、より体系的な臨床検査、半工業化テスト、理論分析の計算を実施し、顧客が直面する実際の問題に照らして適切な方法を採用することにより、合理的な計画と選択を決定します。また、臨床検査と半産業テストを通じて特定のパラメーターを決定します。
Project Construction
Toncinは、完璧なプロジェクト管理システムと経験豊富なチームの統合プロジェクトサービスを顧客に提供でき、プロジェクトの品質、スケジュール、安全、コスト、情報ファイル、組織、組織、調整などに関する管理作業を実施することにより、究極のプロジェクト目標を達成するための最高のサービスを顧客に提供できます。 Toncin契約に従って、プロセス全体または建設プロジェクトの特定の段階について、設計、調達、建設、試験などに契約し、契約プロジェクトの品質、安全性、期間、コストなどについて完全な責任を負います。
対応時間とアフターセールスサービス
保証期間中に欠陥による失敗が発生した場合、当社は次の回答と約束を与えました。12時間以内に対応し、72時間以内に国内のシーンに急ぐことです。厳密で効率的なサービスアーキテクチャ、多様で柔軟なサービスと対応手段により、Toncinは、保証期間中にいつでもユーザーが支援を受けることができるように、最大7* 24時間の対応サービスを提供できます。
