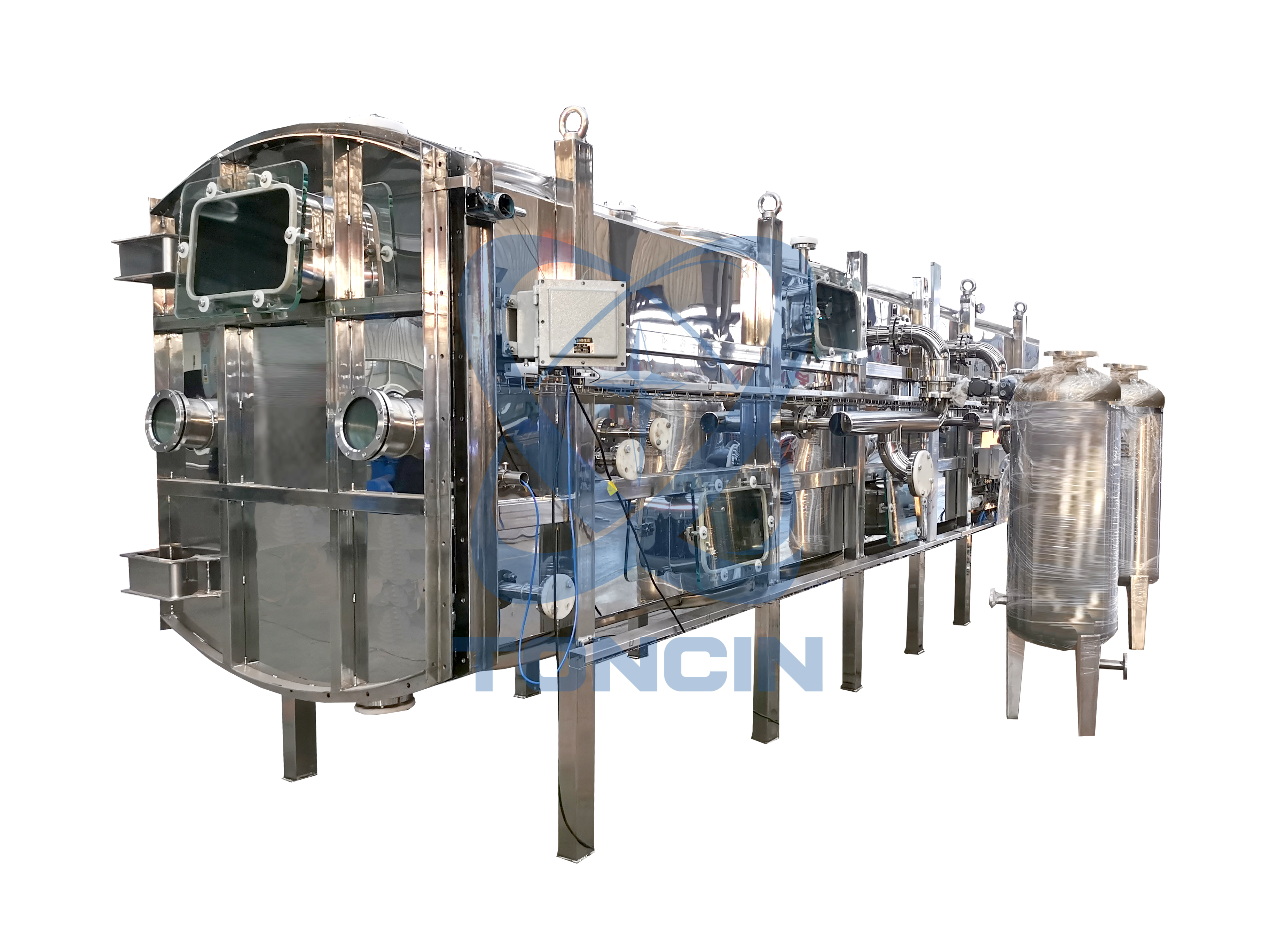

PBF連続水平真空ベルトフィルターは高自動の新型機です。フィルターは濾材として濾布やネットを使用します。スラリーの重力と真空吸引の働きにより、容易に固液分離が可能です。さまざまな濃度のスラリーに対応できることと、その高効率な特性から、多くの業界で先行採用されています。
技術的特徴:
供給、濾過、洗浄、排出、再生のプロセスを効率的かつ自動で実現できます。
多段流または向流方式によるスラリー洗浄が可能です。ろ過液と洗浄液を別々に回収できます。
難しいろ過や高粘度のスラリーでも薄層ケーキを素早くろ過できます。
モジュール構造のため、装置の組み立てが柔軟です。
PLCのリモート制御やスポット制御を行うのに便利です。
洗浄装置
濾布の噴霧にクラフト水を採用し、真空吸盤シールボックスと組み合わせました。したがって、現場を清潔に保つことができます。アメリカの噴霧器会社製ノズルは洗浄効果をしっかり保証します。
材料吹き付けクラフト
向流洗浄装置またはスプレー洗浄装置を採用。素材の性質やご要望の技術に応じて、流洗浄と向流洗浄の2つの方法を選択し、より徹底的な洗浄を行うことができます。
偏差補正機構
シリンダーやエアバッグの作動により生地のズレを修正し、生地が正しく走行することを確認します。
制御システム
リモコンとシーン交互制御を採用し、操作作業が容易になり、無人操作の導入に有利です。
製品の利点:
高度な自動化により、供給、濾過、洗浄、スラグ除去、濾布再生を継続的に自動完了できます。
移流または向流による多段洗浄が可能で、ろ液（母液）と洗浄液を分離回収できます。
ろ過性が悪く、粘度が高い材料に対して、薄層の高速ろ過を実現でき、モジュール設計、柔軟な組み合わせ、強力な適応性を備えています。
PLC制御を採用し、遠隔制御と集中制御を容易にします。
ろ布のズレや座屈を解消するサーペンタイン補正を採用。
製品仕様：
フィルタートレイの幅 | 0.625～2.0(mm) | 2.5～3.0(メートル) | 0.625m | 1.25m | 1.6m | 2.0m | 2.5m | 3.0m | ||||||||
ろ過長(mm) | N | L | N | L | 濾過面積(m2) | 重量(kg) | 濾過面積(m2) | 重量(kg) | 濾過面積(m2) | 重量(kg) | 濾過面積(m2) | 重量(kg) | 濾過面積(m2) | 重量(kg) | 濾過面積(m2) | 重量(kg) |
3000 | 0 | 6125 | 1 | 6150 | 1.9 | 2400 | 3.8 | 2850 | 4.8 | 3100 | 6.0 | 3400 | 7.5 | 3800 | 9 | 4200 |
4500 | 1 | 7625 | 2 | 7650 | 2.8 | 2600 | 5.6 | 3100 | 7.2 | 3400 | 9.0 | 3750 | 11.3 | 4200 | 13.5 | 4650 |
6000 | 2 | 9125 | 3 | 9150 | 3.8 | 2800 | 7.5 | 3350 | 9.6 | 3700 | 12.0 | 4100 | 15 | 4600 | 18 | 5100 |
7500 | 3 | 10625 | 4 | 10650 | 4.7 | 3000 | 9.4 | 3600 | 12 | 4000 | 15.0 | 4450 | 18.8 | 5000 | 22.5 | 5550 |
9000 | 4 | 12125 | 5 | 12150 | 5.6 | 3200 | 11.3 | 3850 | 14.4 | 4300 | 18.0 | 4800 | 22.5 | 5400 | 27 | 6000 |
10500 | 5 | 13625 | 6 | 13650 | 6.6 | 3400 | 13.1 | 4100 | 16.8 | 4600 | 21.0 | 5150 | 26.3 | 5800 | 31.5 | 6450 |
12000 | 6 | 15125 | 7 | 15150 | 7.5 | 3600 | 15.0 | 4350 | 19.2 | 4900 | 24.0 | 5500 | 30 | 6200 | 36 | 6900 |
13500 | 7 | 16625 | 8 | 16650 | 8.4 | 3800 | 16.9 | 4600 | 21.6 | 5200 | 27.0 | 5850 | 33.8 | 6600 | 40.5 | 7350 |
A | 600 | 600 | 600 | 600 | 500 | 500 | ||||||||||
B | 2400 | 2400 | 2400 | 2400 | 2000 | 2000 | ||||||||||
C | 3000 | 3000 | 3000 | 3000 | 2000 | 2000 | ||||||||||
D | 1550 | 1550 | 1650 | 1650 | 1700 | 1700 | ||||||||||
E | 1100 | 1800 | 2200 | 2600 | 3150 | 3650 | ||||||||||
Fmax | 2100 | 2800 | 3200 | 3600 | 4150 | 4650 | ||||||||||
G | 973.5 | 973.5 | 973.5 | 973.5 | 1028.5 | 1028.5 | ||||||||||
Hmax | 1348.5 | 1348.5 | 1348.5 | 1348.5 | 1403.5 | 1403.5 | ||||||||||
I | 585 | 585 | 585 | 585 | 612 | 612 | ||||||||||
J | 1104 | 1104 | 1104 | 1104 | 1163 | 1163 | ||||||||||
K | 2736 | 2736 | 3136 | 3536 | 4146 | 4646 | ||||||||||
M | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||||||||||
R | 1250 | 1250 | 1250 | 1250 | 1350 | 1350 | ||||||||||
S | 1400 | 2100 | 2500 | 2900 | 3450 | 3950 | ||||||||||
T | 1670 | 1670 | 1770 | 1770 | 1870 | 1870 | ||||||||||
サービスサポート
全体の技術設計
Toncinでは、お客様が直面する実際の問題を考慮して、より体系的な臨床試験、半工業化試験、理論解析計算を実施し、適切な方法を採用することにより、合理的な計画と選択を決定します。そして、実験室試験と半工業試験を通じて特定のパラメータを決定します。
プロジェクトの建設
Toncinは、完璧なプロジェクト管理システムと経験豊富な高品質チームにより、お客様に統合プロジェクトサービスを提供することができ、プロジェクトの品質、スケジュール、安全性、安全性などの管理作業を実行することにより、最終的なプロジェクト目標の達成に向けて最高のサービスをお客様に提供することができます。顧客の契約文書に従って、コスト、調達、情報ファイル、組織と調整など。トンシンは、契約に基づき建設プロジェクトの全工程または一部段階における設計、調達、施工、試行等を請け負い、請負プロジェクトの品質、安全性、期間、コスト等に対して全責任を負います。
応答時間とアフターサービス
保証期間内に欠陥による故障が発生した場合、当社は12時間以内に対応し、72時間以内に国内現場に急行することを約束いたします。Toncin は、厳格で効率的なサービス アーキテクチャ、多様で柔軟なサービスおよび対応手段を備えており、ユーザーが保証期間中いつでもサポートを受けられるよう、最大 7 時間 * 24 時間の対応サービスを提供できます。
