HVPFフィルタープレス
Toncin
製品導入：

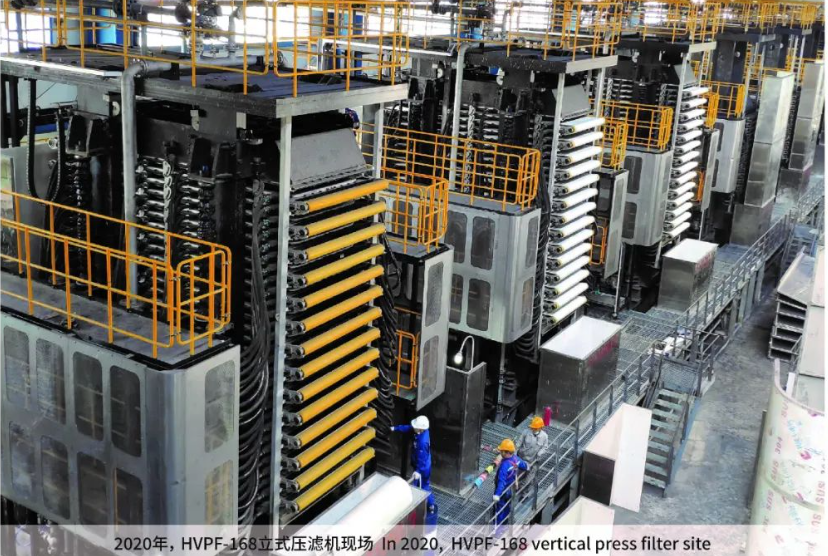

最先端の HVPF 縦型全自動圧力フィルターを紹介します。これは、固体と液体を分離するための最新の省エネで環境に優しい装置です。当社は、ポンプの圧力、材料の重力、ゴムダイヤフラムの圧縮を効果的に利用して主な機能を発揮するこの最先端の製品を設計、開発しました。HVPF 縦型全自動圧力フィルターは、冶金、鉱業、化学、石炭化学、二酸化チタン、製紙、食品加工、製薬、環境保護など、さまざまな業界で広く使用されています。最適な結果を得るために、当社の専門知識を頼りに HVPF 垂直全自動圧力フィルターに賢明な投資を行ってください。
製品アプリケーション:
HVPF 縦型自動プレスフィルターは、鉱業、冶金、化学工業、薬局、食品に適用できます。 産業。これは一種の大容量、省エネ、自動固液分離機です。
供給範囲とローカル設置の要件:
(1) HVPF 縦型自動加圧フィルターは、世界中の他のフィルターを凌ぐ非常に高度なろ過システムです。このフィルターは真空技術に依存するのではなく、空気または水を利用して濾布の両側に強い圧力差を生成し、固体と液体を非常に効果的に分離します。
(2) フィルターを操作するには、フィルタープレートを閉じ、スラリーパイプを使用してスラリーをフィルターチャンバーにポンプで送り込むだけです。重力のおかげで、濾液の一部が濾布を通過して濾液チャンバーに入ります。次に、高圧水がゴム製ダイヤフラムを押して、フィルターケーキから濾液を排出します。処理が完了すると、ろ布とろケーキの両方がろ布の両側から排出されます。
(3) HVPF 縦型自動加圧フィルターは、本体、油圧ステーション、給水ステーション、洗浄システム、制御システムなどのさまざまなコンポーネントで構成されています。
(4) 装置を設置するには、鉄筋コンクリートまたは鋼製の頑丈で水平な支持台上に設置する必要があります。設置する前に、基礎の推奨寸法および関連する寸法を確認することが重要です。基礎の深さは、特定の状況を考慮してお客様が決定する必要があります。損傷や跡を防ぐために、デバイスは熟練した技術者によって吊り下げられ、水平調整装置を使用してデバイスの持続時間を調整し、安定性を保証する必要があります。
製品仕様：
モデル
| ろ過面積(m2) | 全体寸法 m (長さ×幅×高さ) | ろ過 プレート数量 | 体積(m3) | 重さ (た) | 油圧力 (KW) | フィルタープレート仕様 （んん） | ろ布の幅 |
HVPF-1 | 1 | 2.5×1.5×2.0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2.5×1.5×2.2 | 4 | 0.09 | 9 | 7.5 | ||
HVPF-3 | 3 | 3.5×2.5×2.2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3.5×2.5×2.3 | 4 | 0.27 | 15 | 11 | ||
HVPF-9 | 9 | 3.5×2.5×2.5 | 6 | 0.41 | 16 | 11 | ||
HVPF-12 | 12 | 3.5×2.5×2.7 | 8 | 0.54 | 17 | 11 | ||
HVPF-15 | 15 | 3.5×2.5×2.9 | 10 | 0.68 | 18 | 11 | ||
HVPF-18 | 18 | 3.5×2.5×3.1 | 12 | 0.81 | 19 | 11 | ||
HVPF-21 | 21 | 3.5×2.5×3.3 | 14 | 0.95 | 21 | 11 | ||
HVPF-24 | 24 | 3.5×2.5×3.4 | 16 | 1.08 | 22 | 11 | ||
HVPF-27 | 27 | 3.5×2.5×3.6 | 18 | 1.22 | 23 | 11 | ||
HVPF-15 | 15 | 5.1×3.7×3.3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5.1×3.7×3.6 | 8 | 0.9 | 39 | 22 | ||
HVPF-25 | 25 | 5.1×3.7×3.9 | 10 | 1.13 | 42 | 22 | ||
HVPF-30 | 30 | 5.1×3.7×4.2 | 12 | 1.35 | 43 | 22 | ||
HVPF-35 | 35 | 5.1×3.7×4.5 | 14 | 1.58 | 44 | 22 | ||
HVPF-40 | 40 | 5.1×3.7×4.8 | 16 | 1.8 | 45 | 22 | ||
HVPF-45 | 45 | 5.1×3.7×5.1 | 18 | 2.03 | 46 | 22 | ||
HVPF-50 | 50 | 5.1×3.7×5.4 | 20 | 2.25 | 48 | 22 | ||
HVPF-60 | 60 | 6.9×4.5×5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6.9×4.5×5.8 | 12 | 3.24 | 100 | 37 | ||
HVPF-84 | 84 | 6.9×4.5×6.2 | 14 | 3.78 | 104 | 37 | ||
HVPF-96 | 96 | 6.9×4.5×6.5 | 16 | 4.32 | 110 | 37 | ||
HVPF-108 | 108 | 6.9×4.5×6.9 | 18 | 4.86 | 112 | 37 | ||
HVPF-120 | 120 | 6.9×4.5×7.2 | 20 | 5.4 | 118 | 37 | ||
HVPF-132 | 132 | 6.9×4.5×7.6 | 22 | 5.94 | 120 | 37 | ||
HVPF-144 | 144 | 6.9×4.5×7.9 | 24 | 6.48 | 123 | 37 | ||
HVPF-156 | 156 | 6.9×4.5×8.3 | 26 | 7.02 | 126 | 37 | ||
HVPF-168 | 168 | 6.9×4.5×8.6 | 28 | 7.56 | 130 | 37 | ||
HVPF-144 | 144 | 9.2×5.5×6.8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9.2×5.5×7.2 | 18 | 7.29 | 147 | 67 | ||
HVPF-180 | 180 | 9.2×5.5×7.5 | 20 | 8.1 | 150 | 67 | ||
HVPF-198 | 198 | 9.2×5.5×7.8 | 22 | 8.91 | 160 | 67 | ||
HVPF-216 | 216 | 9.2×5.5×8.2 | 24 | 9.72 | 166 | 67 | ||
HVPF-234 | 234 | 9.2×5.5×8.5 | 26 | 10.53 | 172 | 67 | ||
HVPF-252 | 252 | 9.2×5.5×8.8 | 28 | 11.34 | 180 | 67 | ||
HVPF-270 | 270 | 9.2×5.5×9.2 | 30 | 12.15 | 190 | 67 |
作業工程：
(1) 濾過段階: フィルタープレートが閉じると、スラリーはスラリーパイプを通してフィルターチャンバーにポンプで送られます。濾液は濾布を通って濾液チャンバーに入り、濾液チューブを通って濾液マニホールドに入ります。その間、フィルターチャンバー内でフィルターケーキが形成されます。
(2) 押出：高圧水がチューブを通って膜に入り、膜をフィルターケーキに向かって押し出し、フィルターケーキの濾液を押し出します。
(3) ケーキ 洗浄：洗浄水は、洗浄後、スラリーパイプによってフィルターチャンバーにポンプで送られます。 ケーキと布を通って排出パイプに流れ込みます。
(4) 空気乾燥：水を含む空気流がフィルターケーキを通過し、フィルターケーキの水分を最大限に減らすことができ、同時に濾液チャンバーを空にすることができます。
(5)濾過ケーキ排出：乾燥工程が終了すると、駆動部が濾布を駆動し、濾布の両側から濾過ケーキが排出されます。
(1) フィルタプレートにはガイド装置が組み込まれており、スムーズな操作が可能です。
(2) 濾過、押出、洗浄、乾燥、排出、濾布再生を連続的に自動で行うことができる装置です。
(3) 濾過圧力が2.0Mpaまであり、特にケーキ中の水分の少ない粘着性の小さい物質の濾過に効果を発揮します。
(4) この装置は高圧下でも安全性が最優先です。油圧システムにより、すべてのプレートが確実にロックされ、すべてのノズルとダイヤフラムは事故を防ぐために慎重に設計および検査されています。
(5) 装置には PLC、タッチスクリーン、自動バルブが装備されており、最小限の労力で済みます。
(6) コンパクトな構造で床面積をとりません。
サービスサポート
全体の技術設計
Toncinでは、お客様が直面する実際の問題を考慮して、より体系的な臨床試験、半工業化試験、理論解析計算を実施し、適切な方法を採用することにより、合理的な計画と選択を決定します。そして、実験室試験と半工業試験を通じて特定のパラメータを決定します。
プロジェクトの建設
Toncinは、完璧なプロジェクト管理システムと経験豊富な高品質チームにより、お客様に統合プロジェクトサービスを提供することができ、プロジェクトの品質、スケジュール、安全性、安全性などの管理作業を実行することにより、最終的なプロジェクト目標の達成に向けて最高のサービスをお客様に提供することができます。顧客の契約文書に従って、コスト、調達、情報ファイル、組織と調整など。トンシンは、契約に基づき建設プロジェクトの全工程または一部段階における設計、調達、施工、試行等を請け負い、請負プロジェクトの品質、安全性、期間、コスト等に対して全責任を負います。
応答時間とアフターサービス
保証期間内に欠陥による故障が発生した場合、当社は12時間以内に対応し、72時間以内に国内現場に急行することを約束いたします。Toncin は、厳格で効率的なサービス アーキテクチャ、多様で柔軟なサービスおよび対応手段を備えており、ユーザーが保証期間中いつでもサポートを受けられるよう、最大 7 時間 * 24 時間の対応サービスを提供できます。
