SSPFフィルタープレス
Toncin

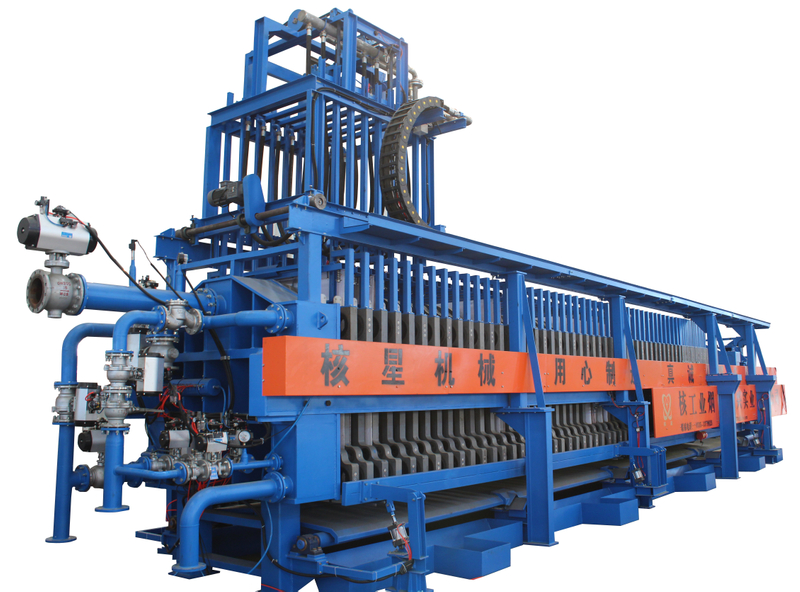

SSPF スマート行プレート フィルター プレスは、主に電気制御システム、油圧制御システム、およびメイン エンジンで構成される高速開閉プレート フィルター プレスです。装置の作動中は、機械式伝達機構が油圧シリンダーを駆動し、指定された位置までドラッグします。油圧シリンダーがロック装置によってロックされた後、油圧シリンダーが突出し、フィルタープレスのフィルタープレートがしっかりと押し付けられて、隣接するフィルタープレートの間にフィルターチャンバーが形成され、周囲がシールされます。材料は、一定の圧力で供給ポンプを介して供給孔から各フィルターチャンバーに入ります。固液分離は、送液ポンプの送液圧力によって濾材の両側に形成される圧力差によって達成される。その後、物質は濾室内に捕捉され、濾液は濾布を通して濾板の水穴から排出されます。ろ液が流れ出なくなった後、ろ過脱水工程は終了です。供給を停止し、プロセス要件に照らして、高圧ダイヤフラム絞り、洗浄、および乾燥を実行するかどうかを決定する必要があります。次に、油圧シリンダーが引き込まれ、ロック装置がロック解除され、機械式伝達機構が油圧シリンダーを駆動し、フィルター プレートを引き出してフィルター ケーキを取り除き、フィルター クロスが洗浄された後、装置は次のろ過サイクルに入ります。
製品の用途:
それ できる なれ 使用済み に 別 個体 と 液体 の の 提出した の 冶金、 私の、 化学 業界、 紙 作り、 食べ物、 薬局 と 環境 保護。
製品パラメータ:
モデルろ過面積(m2) | フィルター量 | フィルターチャンバーの容積 | Dimensions | 重量 (T) | 油圧パワー | フィルタープレートmmの仕様 |
SSPF 40 | 13 | 0.7 | 6.8×3.9×6.1 | 25 | 18.5 | 1500×1500 |
SSPF 60 | 19 | 1.1 | 8.0×3.9×6.1 | 28 | ||
SSPF 80 | 25 | 1.5 | 9.2×3.9×6.1 | 35 | 30 | |
SSPF 100 | 31 | 1.8 | 10.4×3.9×6.1 | 38 | ||
SSPF 120 | 37 | 2.2 | 11.5×3.9×6.1 | 41 | ||
SSPF 140 | 43 | 2.6 | 12.7×3.9×6.1 | 44 | ||
SSPF 160 | 49 | 2.9 | 13.9×3.9×6.1 | 47 | ||
SSPF 180 | 55 | 3.3 | 15.0×3.9×6.1 | 50 | ||
SSPF 200 | 61 | 3.7 | 16.2×3.9×6.1 | 53 | ||
SSPF 220 | 67 | 4.0 | 17.4×3.9×6.1 | 56 | ||
SSPF 240 | 73 | 4.4 | 18.5×3.9×6.1 | 59 |
製品の利点:
製品の含水率が低い: 材料の最終的な水分は 6% 未満になる場合があります。銅、鉛、亜鉛、銀、アンチモン、モリブデン、リン、金などの浮遊選鉱のろ過では、経済的な含水率は < 10% です。
高い生産能力：同じ条件下で、単位面積あたりの生産能力は、通常のチャンバープレスフィルターまたはプレートおよびフレームプレスフィルターの5〜10倍です。最大生産能力は、1 日あたり 10,000 トンの乾燥スラグを処理することであり、ユーザーは土地の取得、工場、インフラへの投資を大幅に節約できます。
シンプルな構造、長寿命：スラストプレート、プレッシャプレート、メインビーム、クロスビームは、通常の使用で5年間破損しないことを保証します。
適応性。高地 (4700m)、低濃度 (供給濃度 15%)、および微粒子 (-400 メッシュが 95% を占める) での動作例があり、フィルター ケーキの水分含有量はまだ 10% 未満です。
スマート コントロール: PLC+ タッチ スクリーン インテリジェント コントロールにより、1 つの操作サイクル (フィルター プレートの押し込み、供給、パイプのクリーニング、絞り、乾燥、引き抜きから排出まで) が 1 つのボタンで自動完了し、労働強度が大幅に削減されます。
油圧ジャッキ装置は、フィルター プレート グループをすばやく開閉し、油圧シリンダーのショート ストロークを圧縮し、油圧を大幅に下げる機械的作業を実現できます。自動高圧ダイヤフラム プレス ケーキの後、ケーキの水分を低くすることができます。フィルター ケーキ振動装置によりケーキはろ布からより簡単に取り外せます。自動転倒排出装置により、ろ過ケーキとろ液が干渉することなく確実に処理されます。高圧自動布洗浄装置により、ろ布の再生が高度に自動化され、安全で信頼性が高く、ろ布の交換が便利で作業効率が高くなります。
サービスサポート
全体の技術設計
トンシンでは、より体系的なラボ試験、半工業化試験、理論解析計算を行い、お客様が直面する実際の問題に照らして適切な方法を採用することにより、合理的な計画と選択を決定します。また、実験室試験や半工業試験を通じて特定のパラメータを決定します。
プロジェクトの建設
Toncinは、完璧なプロジェクト管理システムと経験豊富な高品質のチームのために統合されたプロジェクトサービスを顧客に提供することができ、プロジェクトの品質、スケジュール、安全性、顧客の契約文書に従って、コスト、調達、情報ファイル、組織および調整など。Toncin は、契約に従って、建設プロジェクトの全プロセスまたは特定の段階の設計、調達、建設、試用などを請け負い、請負プロジェクトの品質、安全性、期間、費用などについて全責任を負います。
応答時間とアフターサービス
保証期間内に瑕疵による故障が発生した場合、弊社では12時間以内の対応、72時間以内に国内現場に急行することを約束し、対応いたします。厳密で効率的なサービス アーキテクチャ、多様で柔軟なサービスおよび応答手段により、Toncin は最大 7* 24 時間の応答サービスを提供し、ユーザーが保証期間中いつでもサポートを受けられるようにします。
